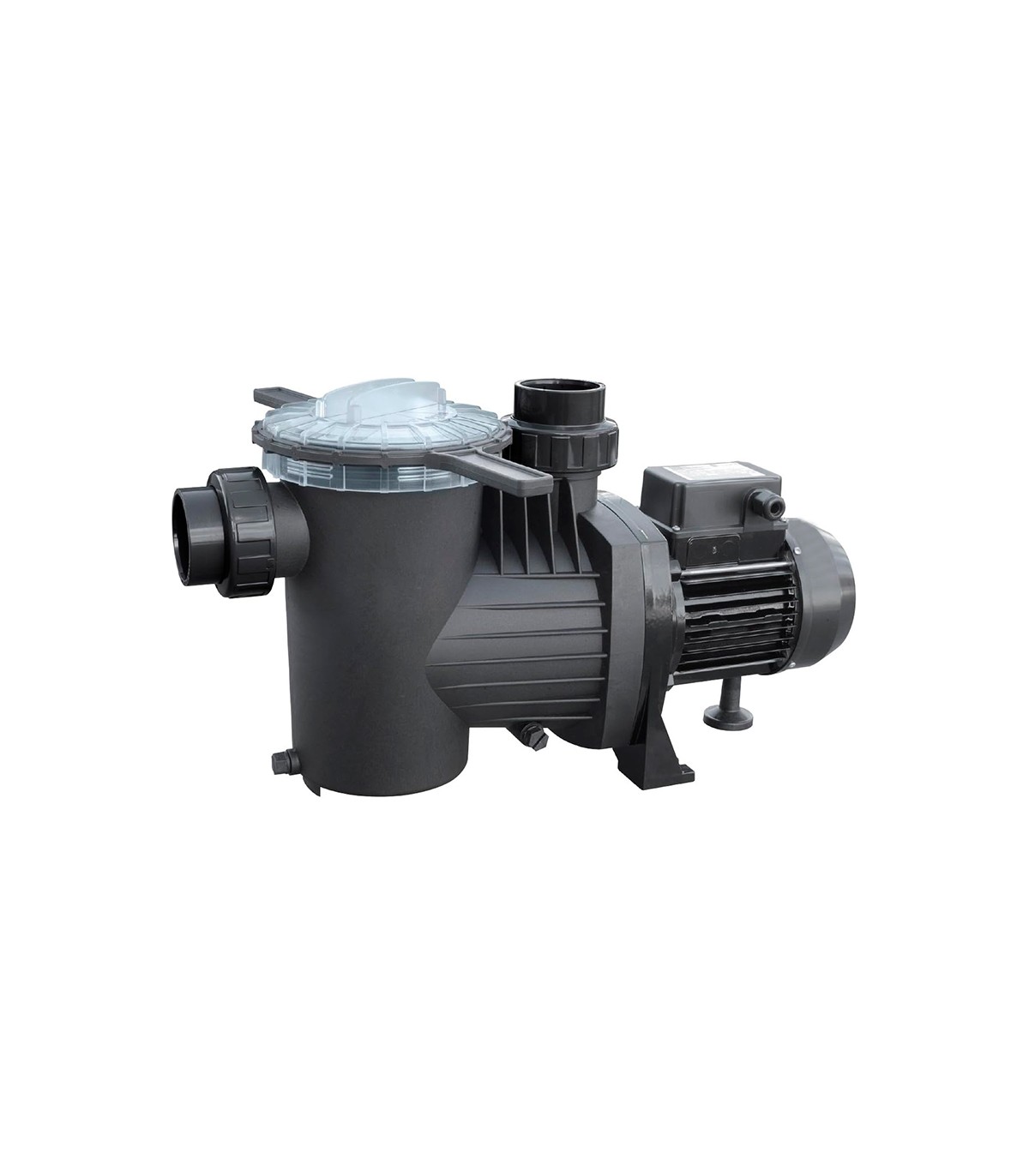

Bomba SACI WINNER-75M Monofásica (0,75 C.V)

Electrobomba autoaspirante para piscinas, con prefiltro incorporado de grandes dimensiones, lo que genera una altísima capacidad de filtración.

APLICACIONES:

• Electrobomba autoaspirante para piscinas, con prefiltro incorporado de grandes dimensiones, que junto a las excelentes prestaciones hidráulicas que ofrece, genera una altísima capacidad de filtración.
• Filtro con tapa transparente en policarbonato que permite observar fácilmente el interior del cesto prefiltro.
• Imposibilidad de comunicación eléctrica con el agua, ya que ninguna parte del motor tiene contacto con el líquido bombeado. Incorpora de serie llave para apertura de la tapa prefiltro sin esfuerzos, y kit rácores para encolar.
• Puede trabajar con agua salada gracias a su sello mecánico en AISI-316

CARACTERÍSTICAS CONSTRUCTIVAS:

• Cuerpo bomba, disco portasello, difusor y llave apertura en polipropileno, resistente a los productos químicos de las piscinas y reforzado con fibra de vidrio garantizando una excelente duración.
• Eje en acero inoxidable AISI-316. Turbina en Noryl. Sello mecánico en acero inoxidable AISI-316 (apto para el trabajo con agua de mar).
• Tornillería en Acero Inoxidable AISI 304.
• La bomba permite dos tipos de conexiones

                 - Conexión rosca-hembra de 2”
                 - Conexión para tubo de PVC de Ø 63 para encolar

MOTOR:

• Motor asíncrono, cerrado de ventilación externa
• Grado de protección IP-55. 50-60 Hz
• Aislamiento clase F
• Rodamientos de motor lubrificados de por vida, y seleccionados para garantizar larga duración y silenciosidad

DATOS TÉCNICOS:

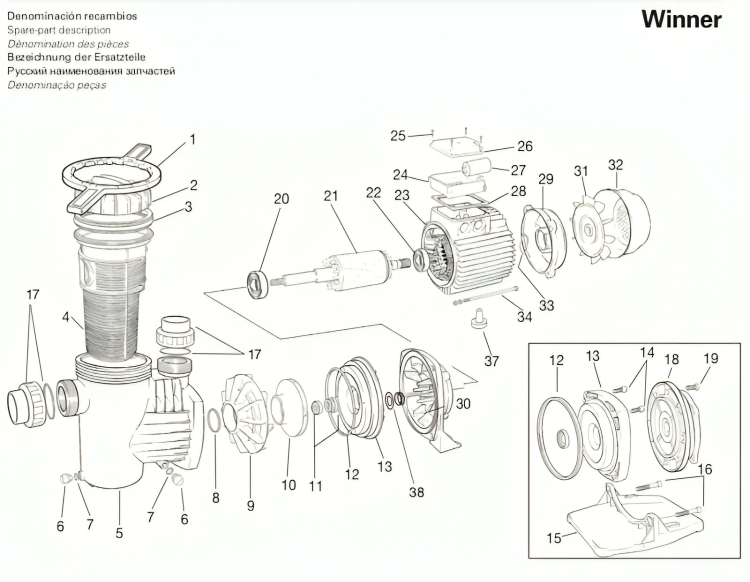

ESQUEMA:

1 - LLAVE

2 - TAPA PREFILTRO

3 - JUNTA PREFILTRO

4 - CESTO PREFILTRO

5 - CUERPO BOMBA

6 - TAPÓN DESAGÜE

7 - JUNTA TAPÓN DESAGÜE

8 - JUNTA DIFUSOR

9 - DIFUSOR

10 - TURBINA

11 - CIERRE MECÁNICO

12 - JUNTA CUERPO BOMBA

13 - DISCO PORTASELLO

14 - TORNILLO SUPERIOR

FIJACIÓN CUERPO

15 - BASE BOMBA

16 - TORNILLO FIJACIÓN BASE

17 - KIT RACORES + JUNTAS

18 - TAPA DELANTERA MOTOR

19 - TORNLLO FIJACIÓN MOTOR

20 - RODAMIENTO DELANTERO

21 - ROTOR CON EJE

22 - RODAMIENTO TRASERO

23 - ESTATOR MOTOR + CARCASA

24 - CAJA BORNES

25 - TORNILLO TAPA CAJA BORNES

26 - TAPA CAJA BORNES

27 - CONDENSADOR

28 - JUNTA CAJA BORNES

29 - TAPA TRASERA MOTOR

30 - SOPORTE BOMBA

31 - VENTILADOR

32 - TAPA VENTILADOR

33 - ARANDELA LASAJE

34 - ESPÁRRAGO MOTOR

35 - ARANDELA ESPÁRRAGO

36 - TUERCA ESPÁRRAGO

37 - PIE MOTOR

38 - RETÉN DELANTERO IP-55
